Обогрев кровли, водостоков и желобов. Антиобледенение крыш
Компания Электротерм оказывает комплекс услуг по подбору, поставке и монтажу систем обогрева кровли, желобов и водостоков греющим кабелем. Мы составим для Вас смету монтажа антиобледенительной системы как производственных объектов и объектов инфраструктуры, так и объектов частного сектора.
Системы антиобледенения

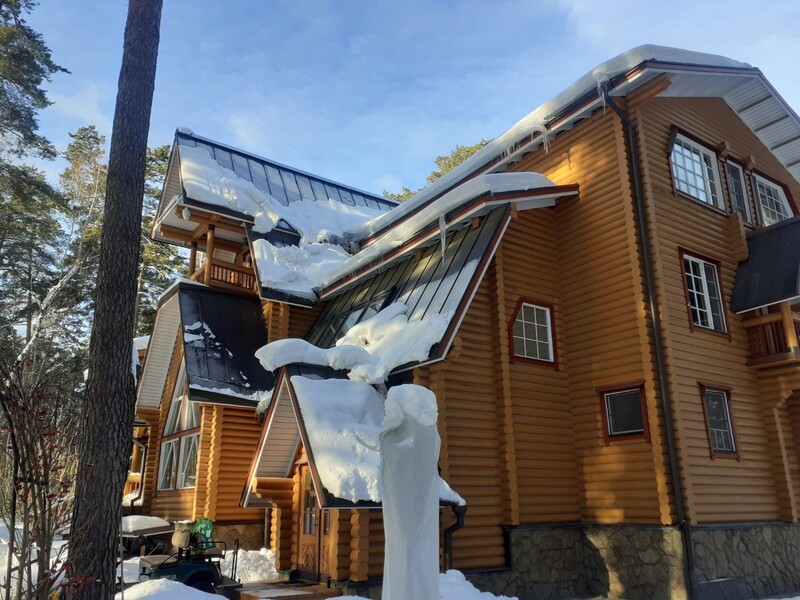

Ежегодно осенью, зимой и весной возникает проблема уборки снега с крыш зданий. При этом происходит образование наледей и сосулек, представляющих опасность для людей, автотранспорта, фасадов зданий и участков кровли. Наледь образуется в диапазоне температур от +2 до −10°С.
Характер обледенения зависит от типа кровли (тёплая/холодная), стороны света (север/юг), а также наличия ендов и карманов для снега. Система снеготаяния должна обеспечить беспрепятственный сток воды через желоба и водосточные трубы в ливневую канализацию до точки промерзания грунта или в дренажные колодцы. В Московском регионе количество дней в году с такими условиями обычно не превышает 30–40.
Стоимость системы обогрева кровли с монтажными работами зависит от сложности работ. Необходимо выполнить высотные работы, приобрести комплектующие и разработать проект. Кроме того, часто приходится привлекать промышленных альпинистов и организовывать сложную страховку.
Цена монтажа в каждом случае определяется индивидуально с учётом особенностей конкретного здания. Иногда все работы обходятся в сумму, эквивалентную 20% стоимости оборудования. Однако если требуется привлечь промальпинистов или вызвать «вышку», затраты могут существенно возрасти.
При составлении проекта наша компания учитывает размеры и тип крыши на вашем объекте, а также конфигурацию водосточной системы. Следовательно, для выполнения монтажных работ могут потребоваться услуги промышленных альпинистов или спецтехники.
Выезд на объект и расчёт предварительной сметы на обогрев кровли мы производим бесплатно с индивидуальным подходом к каждому проекту.
Перед проектированием подготавливается Техническое Задание и согласовывается с Заказчиком.
Подробнее о системах защиты кровли: «Антиобледенение и антизамерзание».
Состав систем антиобледенения
Нагревательный кабель
Сегодня используются два основных вида греющих кабелей: резистивные и саморегулирующиеся. Их достоинства и недостатки описаны во многих статьях. Все типы кабельной продукции, представленные на российском рынке и рекомендованные производителями для борьбы со льдом на желобах и водостоках, отличаются удовлетворительным качеством. При этом доказать преимущество той или иной фирмы проблематично.
Регулирующая аппаратура
Самым совершенным и экономичным решением можно считать программируемую метеостанцию с датчиками влаги, снега и температуры. Более простой вариант — двухдиапазонный термостат, включающий нагревательные секции в определённом диапазоне температур.

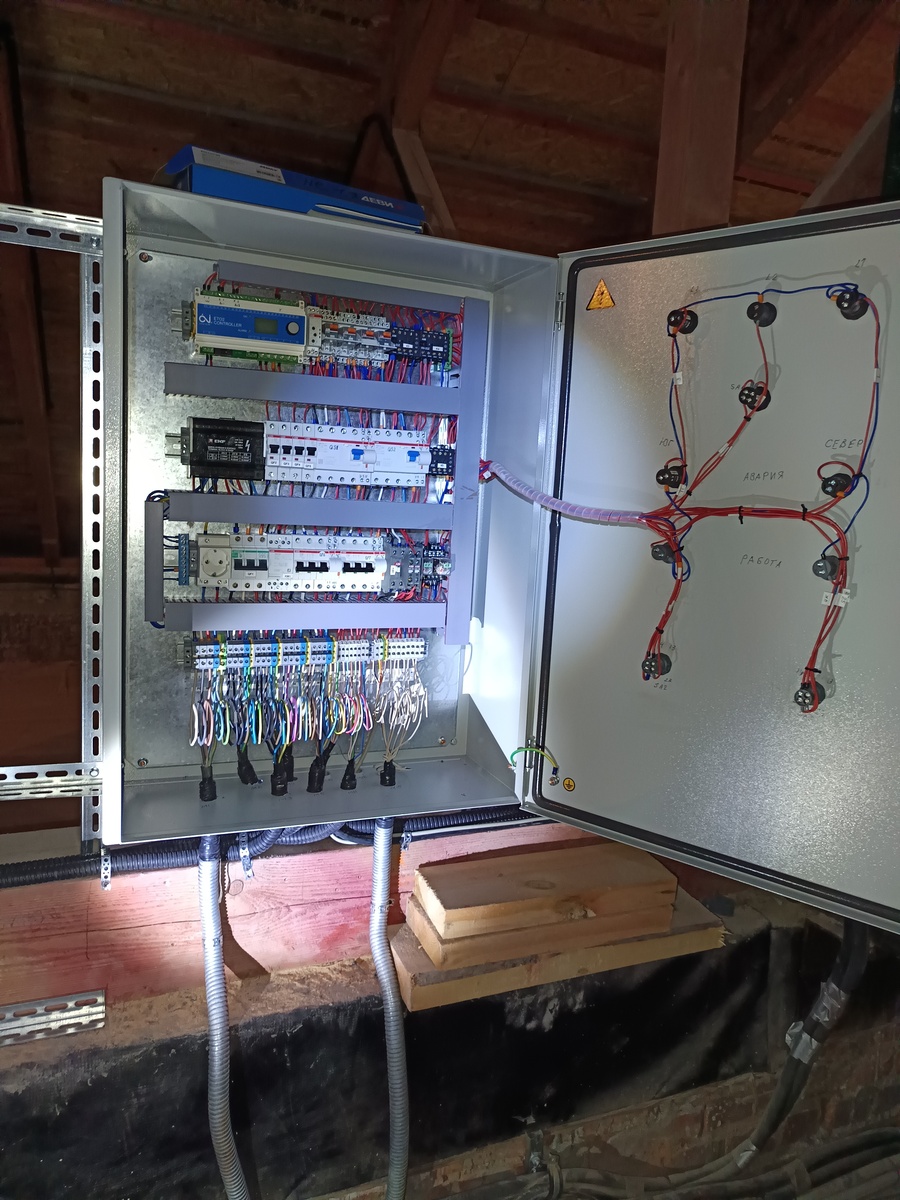

Защитная автоматика
Такая аппаратура размещается в одном или нескольких питающих шкафах. Она обеспечивает отключение нагревательных секций при коротком замыкании или превышении тока утечки более 30 мА.
Силовые и сигнальные кабели
Между системой защитной автоматики и греющим кабелем прокладываются силовые и контрольные кабели. Эти элементы должны удовлетворять требованиям эксплуатации на открытом воздухе и иметь соответствующий класс защиты.
Монтажные аксессуары и приспособления

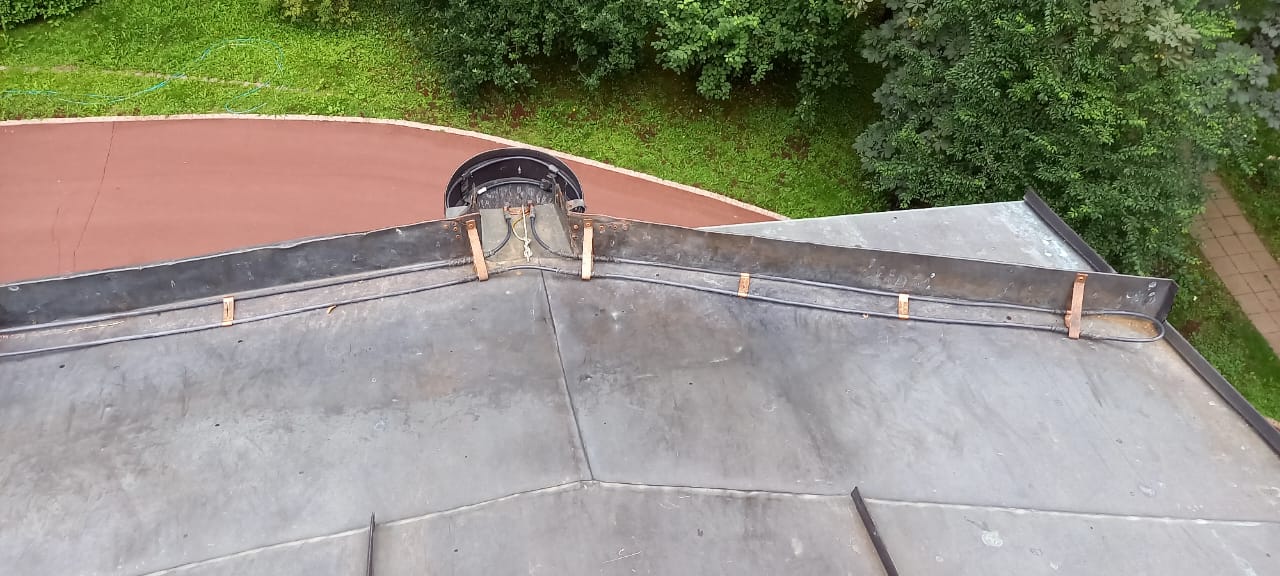

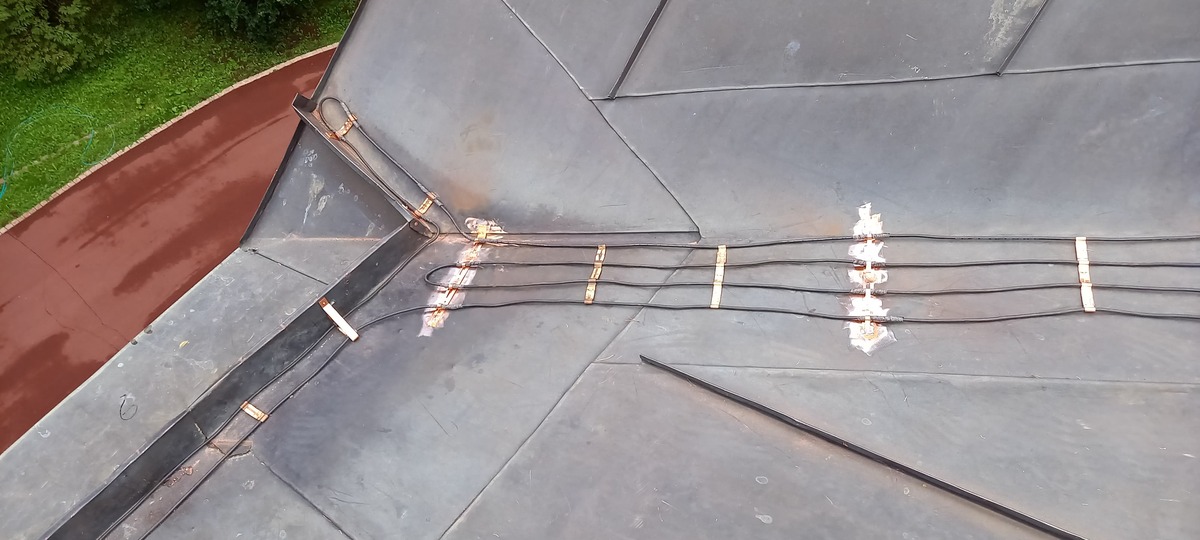

Крепление кабеля осуществляют либо с помощью специальных пластиковых зажимов, либо с помощью отрезков монтажной ленты. В желобе ленту крепят, как правило, вытяжными заклёпками или саморезами с герметизацией мест сверления силиконовым герметиком.
Преимущества кабельных систем антиобледенения
Системы кабельного обогрева увеличивают срок службы кровельных покрытий. Они предохраняют от механических повреждений при удалении льда и снега с крыш, а также защищают фасады от преждевременного разрушения. Кроме того, наледи и сосульки представляют опасность для людей, автотранспорта, фасадов зданий и воронок водостоков.
Заказать обследование объекта Вы можете с 9:00 до 18:00. Заявка на консультацию специалиста принимается по телефонам:
+7 (926) 044-69-55
Таким образом, самым эффективным способом борьбы со льдом считается создание проекта здания с предусмотренными и заложенными в чертежи антиобледенительными системами.
Самые актуальные вопросы!
КОГДА ПРОЕКТИРОВАТЬ И УСТАНАВЛИВАТЬ ЗАЩИТУ КРОВЛИ ОТ ОБЛЕДЕНЕНИЯ?
Хорошо бы совместить этапы проектирования кровли здания и системы антиобледенения объекта. К сожалению, защита от льда — довольно специфическая область, и часто проектировщики зданий не знают особенностей работы систем обогрева и номенклатуры греющих кабелей. Кроме того, они не могут оптимально расположить силовые и контрольные кабели, а также распределительные коробки на кровле. В этот период, как правило, нет Технического Задания и пожеланий Заказчика на этот вид работ.
Следовательно, оптимальным решением было бы привлечь специалистов с опытом проектирования и монтажа систем антиобледенения.
Монтажные работы оптимально выполнять в летний период, когда минимальное количество дождей и длинный световой день. В осенне-зимний период проведение работ возможно, однако при температурах ниже +5°С падает качество монтажа, увеличивается его время и стоимость. В дождь и снег приходится прерывать работы.
Сравнение резистивного и саморегулирующегося кабелей.
Преимущества и недостатки резистивного (РК) и саморегулирующегося (СК) кабелей
Цена СК в 2–3 раза выше, чем у РК.
Радиус изгиба у СК различен в разных плоскостях: в одной плоскости он в 2–4 раза превышает радиус РК, тогда как в другой изгиб практически отсутствует из-за жёсткости матрицы. Следовательно, монтаж СК усложняется в местах с большим количеством поворотов и при волнистом креплении на трубах.
СК имеют пусковые токи, в 2,5 раза превышающие номинальные, тогда как РК пусковых токов не имеют. Установившийся режим работы у СК наблюдается через 15–20 минут после включения.
Нарушение греющей матрицы (разрыв, изменение паспортных характеристик теплоотдачи) не обнаруживается обычными приборами (тестер, мегаомметр). При несоблюдении радиуса изгиба выходят из строя целые участки нагревательных секций с СК длиной 0,5–1,0 м. Кроме того, повторный монтаж СК недопустим из-за высокой вероятности нарушения матрицы.
Функция саморегулирования часто бесполезна в системах антиобледенения. В диапазоне рабочих температур (+2 — −10°С) изменение мощности составляет всего 3–5 Вт/м. Если СК и РК накрыты листвой и не соприкасаются со снегом, оба кабеля не работают в штатном режиме. При этом почти у всех резистивных кабелей допустимая температура превышает 80°С — нагрев РК до такого значения при нулевой температуре воздуха практически нереален.
Преимущества СК проявляются при обогреве трубопроводов — например, когда необходимо обогреть большой вентиль, где без пересечения кабеля не обойтись.
Пусковые токи приводят к дополнительным затратам на силовые кабели, увеличивая их сечение, и к необходимости подбора более дорогих автоматов защиты.
Наконец, срок службы и гарантия значительно выше у РК.
СТОИМОСТЬ СИСТЕМ БОРЬБЫ С ОБЛЕДЕНЕНИЕМ КРЫШ
Сколько стоит ликвидация наледи?
Стоимость системы защиты кровли от обледенения складывается из следующих затрат: греющий кабель или нагревательные секции, силовые и контрольные кабели с распределительными коробками, средства управления, силовой шкаф, крепёжные элементы и монтажные работы.
Проектные работы
В проектные работы входят разработка, уточнение и согласование с Заказчиком Технического Задания, выпуск проекта и авторский надзор за монтажом. После окончания монтажа подготавливается Исполнительная документация. Стоимость колеблется от 4% до 9% от общей суммы затрат. Иногда стоимость проектных работ привязывают к длине греющего кабеля: 200–1000 руб./м.
Греющий кабель
Используемый кабель в значительной степени определяет надёжность и долговечность системы снеготаяния. Цены варьируются в очень широком диапазоне: стоимость резистивного кабеля — от 1,5 до 6,0 евро/м в зависимости от производителя и марки. Стоимость саморегулирующегося кабеля составляет от 2 до 15 евро/м.
Силовой и контрольный кабели
Кабели, прокладываемые по кровле, должны иметь защиту от ультрафиолета, не бояться влаги и выдерживать температурные колебания, соответствующие региону. Распределительные коробки при этом должны иметь класс защиты не менее IP55.
Средства управления
Чаще всего используются двухдиапазонный термостат с датчиком воздуха или метеостанция с датчиками влаги и воздуха. Цены на термостат составляют от 100 до 250 евро, тогда как метеостанции с комплектом датчиков обходятся от 600 до 1200 евро.
Силовой шкаф
Стоимость силового шкафа зависит от общей мощности системы, числа обогреваемых зон и требований по ручному управлению и индикации. Качественная элементная база (автоматы защиты, УЗО, реле и т. п.) также влияет на стоимость. Например, для трёхфазного шкафа с двумя автоматическими зонами обогрева и мощностью 15–20 кВт стоимость может составить 1200–2200 евро.
Крепёжные элементы
Стоимость крепёжных элементов и монтажных аксессуаров составляет от 4% до 6% сметной стоимости материалов и оборудования.
Монтажные работы
На стоимость электромонтажных работ существенно влияют количество греющего и силового кабелей, форма кровли, её крутизна, высота здания и требование обогрева капельников. В осенне-зимний период стоимость монтажа на открытом воздухе может увеличиться на 20–30%. Таким образом, работы по монтажу, отладке и сдаче системы в эксплуатацию оцениваются в 40–60% стоимости материалов и оборудования.
Проектирование, монтаж и обслуживание систем антиобледенения крыш и водостоков в Москве и Московской области
Ответы на другие вопросы можно прочитать на странице «Вопросы и ответы: Антиобледенение».
